Schéma zapojení zásuvky osobního přívěsu

Zásuvky karavanů

Zásuvka 7-pólů

• nejběžnější provedení
• pro nákladní přívěsné vozíky
• v případě 13-ti pólové zástrčky je nutno použít adaptér

Zásuvka 13-pólů DIN

• běžná v Německu
• pro připojení karavanů
• při správném zapojení poskytuje stálý a dobíjecí proud

Zásuvka 13-pólů WEST

• běžná v Německu
• pro připojení karavanů
• lze přímo kombinovat se 7-mi pólovou zástrčkou
• poskytuje stálý proud

Zástrčky karavanů

Zástrčka 7-pólů

• nejběžnější provedení
• pro připojení nákl. vozíku
• použití se 7-mi pólovou zásuvkou
• v případě 13-ti pólové zásuvky je nutno použít adaptér

Zástrčka 13-pólů DIN

• ke spojení s DIN zásuvkou
• pro připojení nákladního vozíku i obytného přívěsu
• pro kombinaci se 7-mi pólovou zásuvkou je nutný adaptér

Zástrčka 13-pólů WEST

• univerzální řešení
• pro připojení nákladního vozíku i obytného přívěsu
• lze použít i v kombinaci se 7-mi pólovou zásuvkou nebo 13-ti pólovou West zásuvkou

Adaptéry

Adaptér 13-7

• 13 pólů na autě, 7 na přívěsu
• různá provedení adaptérů, mini, nebo dlouhý s kabelem

Adaptér 7-13

• 7 pólů na autě, 13 na přívěsu
• pouze nouzová alternativa, nelze plnohodnotně zapojit

Zátěžový TESTER zapojení elektropřípojky

Po montáži elektropřípojky je nezbytně nutné vyzkoušet všechny funkce elektro-instalace pod zátěží. Nejlépe je k tomuto účelu uzpůsoben tento tester, který prověří všechny funkce světel a blikačů, včetně světla do mlhy. Je vybaven dlouhým kabelem pro pohodlnou obsluhu z místa řidiče se 7-pólovou zástrčkou a navíc i hrotovou zkoušečkou. Další provedení testerů jsou k dispozici v 13-ti pólovém provedení pro běžné zapojení i pro systémy CAN-BUS.

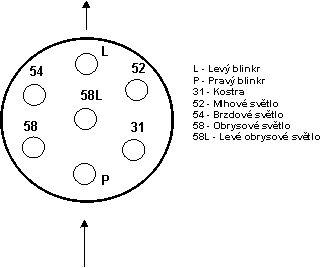

Zapojení zásuvky 7-pólů

Funkce	Kontakt	Barva vodiče
Směrové světlo levé	1/L	žlutá
Světlo do mlhy	2/54G	modrá
Kostra	3/31	bílá
Směrové světlo pravé	4/R	zelená
Obrysové světlo pravé	5/58R	hnědá
Brzdová světla	6/54	červená
Obrysové světlo levé	7/58L	černá

Zapojení zásuvky 13-pólů

Funkce	Kontakt	Barva vodiče
Směrové světlo levé	1/L	žluto-bílá
Světlo do mlhy	2/54G	modrá
Kostra (pro kontakty 1-8)	3/31	bílá (2,5mm2)
Směrové světlo pravé	4/R	zeleno-černá
Obrysové světlo pravé	5/58R	hnědo-bílá
Brzdová světla	6/54	červená
Obrysové světlo levé	7/58L	černá
Couvací světlo	8	oranžovo-bílá
Stálý proud od baterie vozu	9	zelená (2,5)
Dobíjecí napětí pro baterii přívěsu	10	červená (2,5)
Kostra (pro kontakt 9)	11	bílá (2,5)
Neobsazeno	12	---
Kostra (pro kontakt 10)	13	bílá (2,5)
Mlhové světlo - rozpojení	14/2a	šedá
